如何按照星三角啟動接線圖把配電柜裝好呢？
如何按照星三角啟動接線圖把配電柜裝好呢？

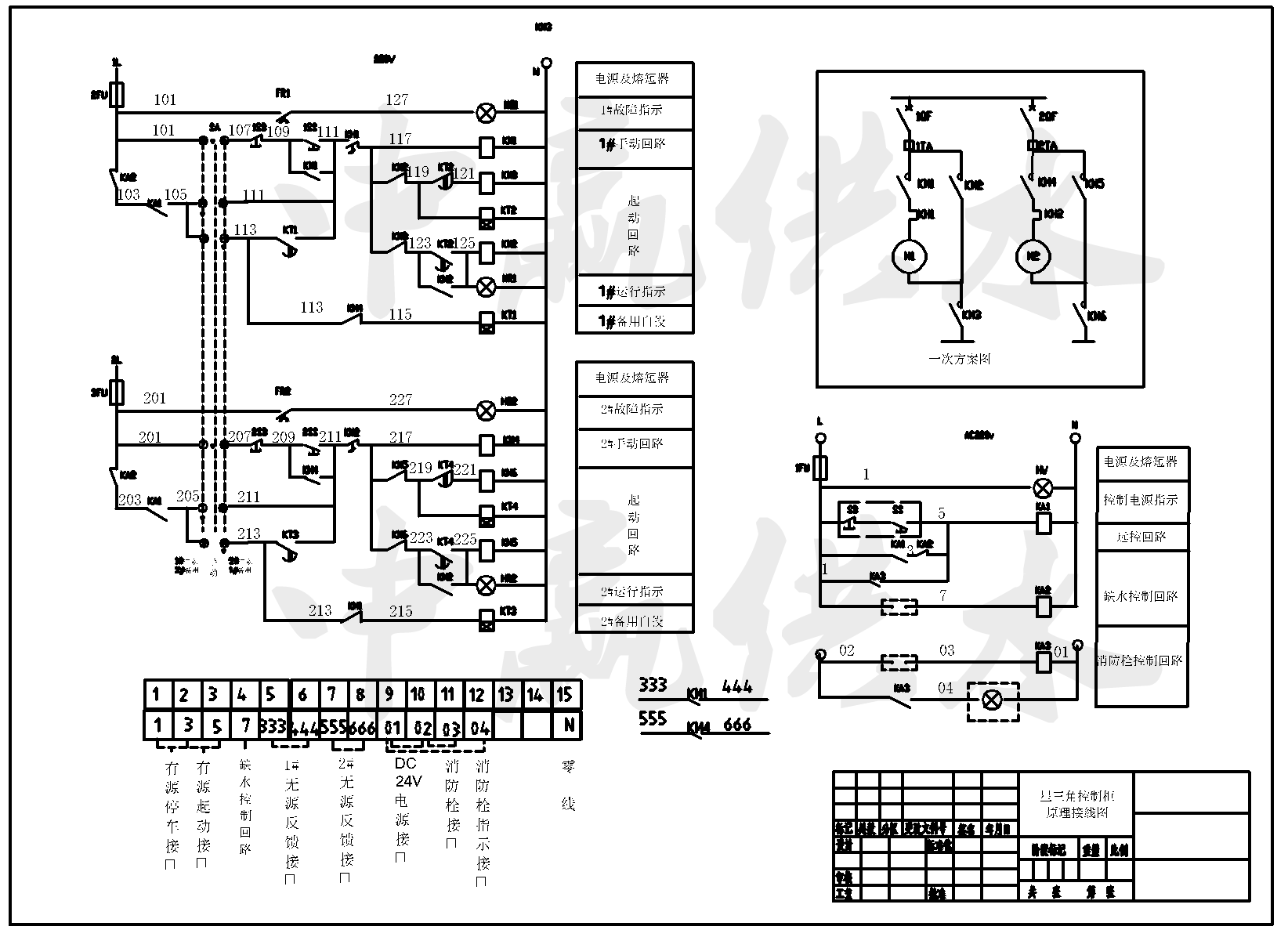

星三角啟動接線圖原理
1. 當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞組接成三角形時才能采用星三角啟動方法；
2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；
3.由于電機啟動電流與電源電壓成正比，而此時電網提供的啟動電流只有全電壓啟動電流的1/3，因此其啟動力矩也只有全電壓啟動力矩的1/3；
4.星三角啟動屬降壓啟動，它是以犧牲功率為代價換取降低啟動電流來實現的，所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動，通常鼠籠型電機的啟動電流是運行電流的5-7倍，而電網對電壓要求一般是正負10%，為了使電機啟動電流不對電網電壓形成過大的沖擊，可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動；
5.在實際使用過程中，有時電機功率為11KW就需要星三角啟動，如額定功率11KW的風機在啟動時電流為7-9倍(100A左右），按正常配置的熱繼電器根本啟動不了（關風門也沒用），熱繼電器配太大又無法起到保護電機的作用，所以建議采用星三角啟動。
星三角啟動接線圖接線方法
星形接U1，V1，W1；把U2，V2，W2短接。
三角形，U1-W2,V1U2,W1V2分別短接，電源加在形成的三角形接頭上。
